شرح طريقة استخدام الأفوميتر فى القياس بالصور



طريقة استخدام الأفوميتر فى القياس Multímetro Digital DT830D

سنشرح  على الجهاز كما بالصورة

هنا بالصورة السهم يوضع ان المفتاح فى وضع اغلاق

***************

التعريف بالفوميتر الديجتال

*************

ال

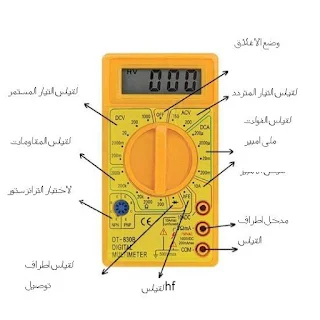

الصورة توضع اوضاع القياس

التيار المتردد  من 200فولت الى 750فولت

التيار المستمر  من200ملى فولات الى 1000 فولت

االأوم  من 200 اوم الى 2000 كيلوا اوم

***************

شاشرح الطرق المستخدمة والمتداولة فى حياتنا العملية

 والمهمة فى صيانة التلفزيون والشاشات

****************************

الدرس الأول

  طرق قياس التيار المتردد  المتناوب

 عندما يكون المؤشر على وضع القياس فولت تيار متغير يعنى تيار متردد

يستخدم فى هذه الحالة  عندما يكون الموشر على 200 فولت

 لقياس الفولتيات من اصغر فولت الى 200 فولت

يعنى ممكن نستخدمه فى قياس التيار المتردد  من واحد فولت الى 200 فولت

اما عندما نحتاج قياس جهد كهربى اكثر من 200 فولت

سنظع المؤشر على 750 فولت  لقياس الفولتيات العالية  من  200 فولت الى 750 فولت

ولاكن  ماذا تستخدم هذه الطريقة

ستخدم الطريقة لقياس التيار المتردد  مثلا  قياس كهرباء المنزل   او قياس  مخارج  المحولات  الترانسات

عندما نريد معرفة خروج فولت المحول  نضع الطرفين على خرج المحول   ونقيس الجهد الخارج  وسيظهر بالشاشة  الفولت المحدد من خروج المحول

 شاشرح طريق قياس الفولت لههرباء المنزل  وهى قياس الفولت من البريزة

اولا نظع اطراف القياس هنا

ثانيا  نضبط المؤشر على 750 فولت تيار متردد  كما بالصور

عند توصيل طرفين الأفو ميتر  الطرف الأحمر والطرف الأسود   بمنبع التيار المتردد

ستظهر  نتيجة القياس  كما بالصورة وهى 220 فولت

تستخدم هذه الطريقة فى قياس الفولتيات المتعددة  مثلا  قياس الفولت عند مدخل البور لجميع الأجهزة

اعتبارا من الفيشة  الى مفتاح البور    مثلا فى التلفزيون   واجهزة اخرى

فى الصورة  استخدم القياس على وضع 200 فولت فى مؤشر الأفو ميتر

ونضع طرفى الأفو مع خرج المحول

لعمل قياس لخرج محول   كما بالصورة  وكانت النتيجة 11 فولت يعنى المحول بيخر 11 فولت

من هنا  تعرفنا على طرق قياس التيار المتردد   ويمكنك قياس جميع مخارج اى محول  ومعرفة الفولت من العداد  الأفوميتر

***********************

الدرس الثانى

طرق قياس التيار المستمر

 للتيار المستمر استخدامات عديدة  فى جميع الأجهزة الالكترونية   وهى هامة جدا  طرق قياس التيار المستمر

سنشرح  طرق القياس على الأفوميتر المستخدم بالصورة

فى الصورة الأسهم توضح طريقة ضبط المؤشر على قياس الفولت المطلوب

هنا خمس طرق للقياس  تبدا من 200 ملى الى 1000 فولت  لقياس التيار المستمر

فمثلا عند وضع الموشر على 20 فولت  يستخدم لقياس الفولتيات من 1 فولت الى 20 فولت  للتيار المستمر

والصورة توضح  طريقة وضع المؤشر على 20 فولت

هنا شرح لقياس بطارية  كشاف

بعد توصيل طرفى الأفو بالبطارية  الموجب مع الموجب والسالب مع السالب

ستظهر القراءة كما بالصورة  وهى 6 فولت

من هنا يمكن قياس جميع الفولتيات من 1 فولت الى 20 فولت فى جميع الأجهزة  التى تعمل بالتيار المستمر

ويمكن استخدام وضع المؤشر على 200 فولت لقياس الفولتيات من 20 فولت الى 200 فولت

اما فى حالة قياس الفولت اعلى من 200فولت فيتم وضع المؤشر على 1000فولت  لقياس الفولت من 200 فولت الى 1000 فولت فى تستخد فى الأجهزة التى يتم تشغيلها بفولتيات عالية

************************

الدرس الثالث

طرق قياس المقاومات

فى الشكل الموضح  كما بالصورة الأسهم توضح طرق استخدام مؤشر  على وضع الأوم

لقياس المقاومات  المنتشرة فى الأجهزة لها قيم مختلفة

يستخدم المؤشر لقياس المقاومة  حسب قيماتها

فمثلا مقاومة  تقريبا قيماتها 100 اوم   سيتم وضع المؤثر على 200 اوم لقاس المقاومة   وتظهر النتيجة بالشاشة قيمة المقاومة

هنا فى الصورة طريقة قياس المقاومة

نثبت المقاومة بطرفى القياس ونعمل على وضع الأوم   وهنا استخدمت وضع 200 اوم  فظهرت النتيجة  بالقياس   99 اوم  وهى نتيجة قراءة المقاومة

ومن هنا يمكنا معرفة قيمة اى مقاومة  عن طريق القياس



****************************

الدرس الرابع

طرق قياس  اطراف توصيل

هى الخاصية لها تنبيه بالصوت   او بالقراءة العداد

ولاكننا نعتمد على التنبيه بالصوت  فى القياس  فهناك  دوائر مفتوحة   ودوائر مغلقة

تستخدم هذه الخاصية  فى قياسات متعدة   وقياس الموحدات  والترانزستور والموسفت والعديد من المكونات

هذه الطريقة تعتمد على الخبرة بالقياس  ودرجة الممارسة

 **********************

طريقة استخدام الأفوميتر فى القياس
